97至尊国际焊接-单面焊双面成型操作要点
宣布日期：2022-10-07 作者： 97至尊国际 点击：

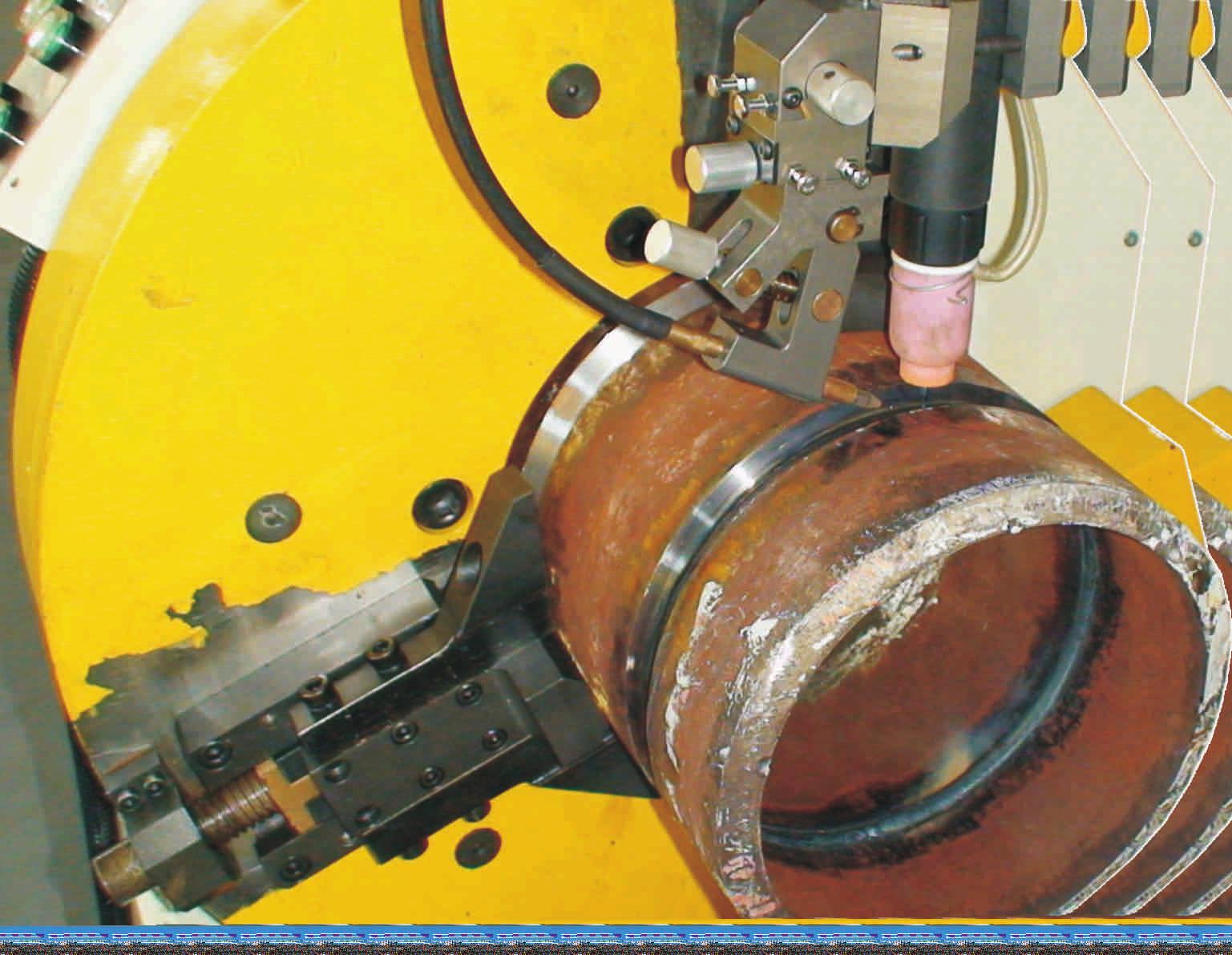

97至尊国际管道预制自动TIG打底工艺，，，，，，是海内唯一在管道预制领域实现了单面焊双面成型工艺，，，，，，抵达国际先进水平，，，，，，现在就这一点，，，，，，我们来相识一下操作要点：
| 打底层接纳断弧法 |
在始焊点上方20mm处引�。。。。。 。。。�，，，，将电弧控制在5mm~6mm长度，，，，，，缓慢拉至始焊点最先焊接。。。。。 。。。焊条与试板的下倾角为75°~80°，，，，，，与焊缝左右双方夹角为90°，，，，，，当焊至定位焊缝尾部时，，，，，，应稍作停留举行预热，，，，，，接纳三角形运条法使焊条电弧把坡口根部熔透形成橢圆形熔池，，，，，，熔池的上方熔透坡口边形成熔孔。。。。。 。。。
此时闻声电弧穿过间隙发出响亮的‘噗、噗’声，，，，，，体现根部已熔透，，，，，，这时应连忙灭�。。。。。 。。。�，，，，以避免熔池温度过高使熔化的铁水下坠，，，，，，使焊缝正面、背面形成焊瘤。。。。。 。。。灭弧后当熔池冷却到暗红色最先起弧依次操作完成打底层焊接，，，，，，打底层焊缝背面高度（余高）应控制在0~2mm。。。。。 。。。
97至尊国际TIG焊焊接历程中，，，，，，要分清铁水和熔渣，，，，，，阻止爆发夹渣。。。。。 。。。在立焊时亲近注重熔池形状，，，，，，发明椭圆形熔池下部边沿较量平直轮廓逐步酿成鼓肚变圆时，，，，，，体现熔池温度已稍高或过高，，，，，，应连忙灭�。。。。。 。。。�，，，，降低熔池温度，，，，，，可阻止爆发焊瘤。。。。。 。。。严酷控制熔池尺寸，，，，，，打底焊在正常焊接时，，，，，，熔孔直径约莫为所用焊条直径的1.5倍，，，，，，将坡口钝边熔化0.5~1.0mm,可包管焊缝背而焊透，，，，，，同时不泛起焊瘤，，，，，，当熔孔直径过小或没有熔孔时，，，，，，就有可能爆发未焊透。。。。。 。。。
| 填充层焊接时的注重点 |
填充层焊接时，，，，，，在距焊缝始焊端上方约15mm处引弧后，，，，，，将电弧迅速移至始焊端施焊。。。。。 。。。每层最先焊及每次讨论都应凭证这样的要领操作，，，，，，阻止爆发缺陷。。。。。 。。。运条接纳横向锯齿形或月牙形，，，，，，焊条与板件的下倾角为75°?85°。。。。。 。。。焊条摆动到两侧坡口边沿时，，，，，，要稍作停留，，，，，，以利于熔合和排渣，，，，，，避免焊缝双方未熔合或夹渣。。。。。 。。。填充焊层高度应距离母材外貌低1.5~2.0mm，，，，，，并应形成平状或稍微凹形，，，，，，不得熔化坡口棱边线，，，，，，以利盖面层坚持平直。。。。。 。。。对每层焊道熔渣要彻底整理清洁，，，，，，特殊是边沿的渣。。。。。 。。。
| 盖面层引弧操作要领与填充层相同 |
焊条与板件下倾角75°~85°, 接纳锯齿形或月牙形运条。。。。。 。。。焊条左右摆动时，，，，，，在坡口边沿稍作停留，，，，，，熔化坡口棱边线r2mm。。。。。 。。。当焊条从一侧到另一侧时，，，，，，中心电弧稍抬高一点，，，，，，坚持熔池形状。。。。。 。。。焊条摆动的速率较平焊稍快一些，，，，，，前进速率要匀称，，，，，，每个新熔池需笼罩前熔池2/3~3/4，，，，，，见图3. 2. 2-3。。。。。 。。。唬�；；；缓柑鹾笤俸附邮保�，，，，引弧位置应在坑上方约15mm填充层焊缝金属处引�。。。。。 。。。�，，，，然后迅速将电弧拉回至原熔池处，，，，，，填满弧坑后继续施焊。。。。。 。。。盖面时要包管焊缝边沿和下层熔合好。。。。。 。。。如发明咬边，，，，，，焊条稍微多停留一会，，，，，，焊缝边沿要和母材外貌圆滑过渡。。。。。 。。。
以上是单面焊双面成型的操作要点，，，，，，97至尊国际焊接TIG打底焊的乐成实现，，，，，，离不开TIG弧长控制手艺等等。。。。。 。。。作为在弧焊工艺手艺、工业机械人、自动化焊接、智能化妆备领域提供一体化解决放的的领先者，，，，，，更多焊接工艺，，，，，，请关注下期精彩内容。。。。。 。。。
