HCJ7030B-P或T横焊焊接系统
智能操控
高效柔性
焊接雅观
#97至尊国际P或T横焊#
97至尊国际HCJ7030B-P或T横焊系统是由97至尊国际公司凭证多年的研发、设计、生产和焊接工艺履历，， ， ，，，，制造出具有高效、柔性化的焊接系统。。。。。。。
HCJ7030B-P或T横焊系统组成
97至尊国际HCJ7030B-P或T横焊系统是由HCJ7030B细密操作架、5T细密地转盘、iAc 5000-PAW等离子焊接电源（含自动化接口）等组成。。。。。。。
主要组成

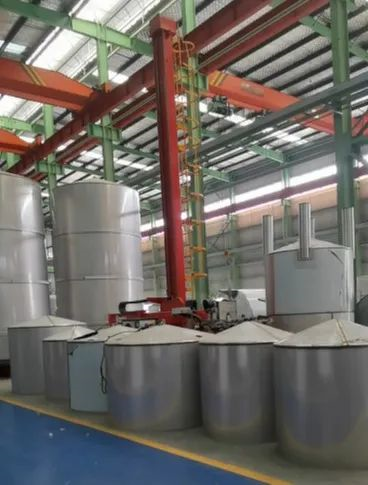

HCJ7030B型细密焊接操作机由底座、回转部件、立柱、横梁和溜板箱几大部件组成。。。。。。� ？ ？？？？傻缍怠⑶敖巳垂π�，， ， ，，，，配双枪切换使用，， ， ，，，，自带焊枪双监控系统，， ， ，，，，电动旋转知足工位筒体拼接后横焊。。。。。。。
| 横梁笔直行程（mm） | 6500 | |
| 横梁水平行程（mm） | 3000 | |
| 横梁笔直移动（mm/min） | 850 | |
| 横梁水平移动（mm/min） | 120~1200 | |
| 立柱回转（°） | 电动 | +/-180 |

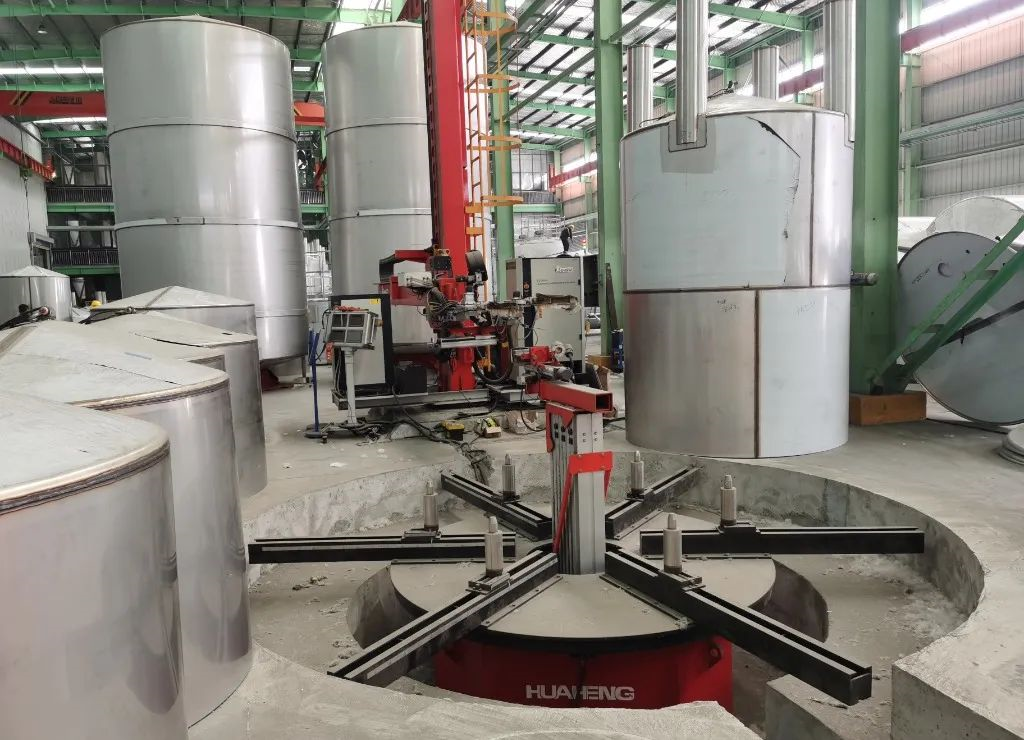

5T焊接地转盘可知足1200-4000mm直径焊接规模，， ， ，，，，最大 承重和驱动能力5吨，， ， ，，，，旋转速率0.024-2.4RPM，， ， ，，，，背保自带监控系统，， ， ，，，，且知足工件焊缝1200-6000mm高度规模液压调解。。。。。。。
97至尊国际iArc5000-PAW等离子焊接电源接纳逆变手艺制造，， ， ，，，，准确的等离子电弧焊接，， ， ，，，，热量集中。。。。。。。被普遍用于航空航天、压力容器、制管、集装箱等领域的焊接。。。。。。。
P/T横焊焊接工艺及特点
等离子工艺特点
●穿透力强，， ， ，，，，8mm以下板厚无须开坡口，， ， ，，，，镌汰焊前准备时间；； ；；；；；
●电弧能量集中，， ， ，，，，焊接热影响区小！！！�。。。�； ；；；；；
●焊接速率快，， ， ，，，，比手工氩弧焊减小4-5倍时间；； ；；；；；
●弧柱刚性大，， ， ，，，，接纳小孔效应；； ；；；；；
●电极缩在喷嘴内，， ， ，，，，不易污染和烧损；； ；；；；；
●焊接质量好，， ， ，，，，可焊质料多，， ， ，，，，焊缝质量重现性卓越。。。。。。。

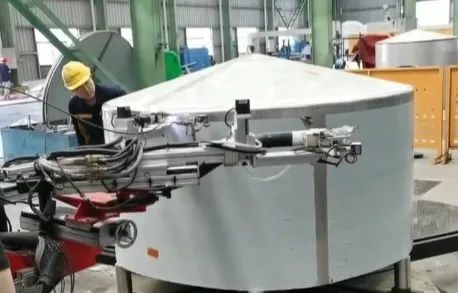

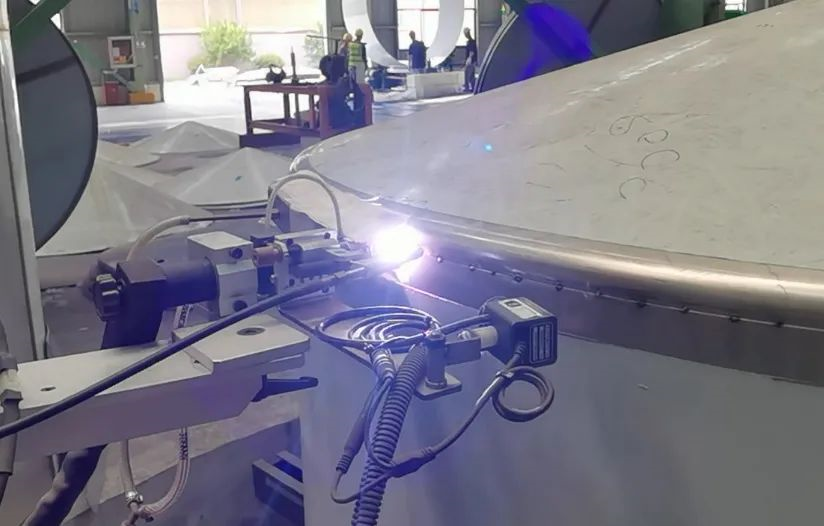

HCJ7030B-P/T横焊工艺
| 工件材质 | 奥氏体不锈钢 |
| 焊接工艺 | 等离子（PAW）/氩弧焊（TIG） |
| 焊缝形式 | 筒体环缝对接 |
| 焊接方法 | 1.5mm-3mm氩弧焊单枪加丝工艺；； ；；；；； 3mm-5mm等离子单枪加丝工艺。。。。。。。 |
| 焊缝间隙 | ≤0.5mm最大不凌驾板厚10% |
| 工件装配 | 接纳手工TIG焊点固工件，， ， ，，，，焊点长度5mm左右 |
P或T横焊特点

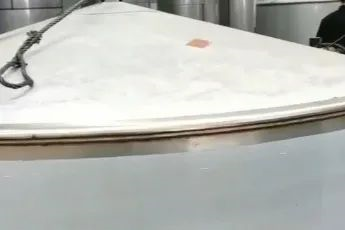

1、能实现1.5-5mm不锈钢单面焊双面成型；； ；；；；；
2、横焊焊接变形小，， ， ，，，，焊接速率快；； ；；；；；
3、主要针关于薄壁或大直径罐体的焊接。。。。。。。
